신호 케이블에서 케이블 노이즈를 잡지 못하면, 아무리 정밀한 센서를 달아도 데이터는 거짓말을 한다. 측정값이 흔들리는 이유가 장비 문제인지, 케이블 포설 문제인지 구분하지 못한다면 트러블슈팅은 처음부터 방향을 잃는다. 케이블 노이즈의 원리를 이해하면, 물성분리와 차폐부터 Twisted Pair 적용까지 대응 우선순위가 자연스럽게 잡힌다.
이 글에서는 학부 실습실 일화에서 시작해, 케이블 노이즈가 생기는 물리적 원리, 현장 EMC 완전 대응 3단계, Twisted Pair의 실제 작동 방식, 그리고 포설·보관 시 놓치기 쉬운 굽힘 반경과 단선 리스크까지 한 번에 정리한다.
교수님을 놀라게 한 날 — 꽈배기 배선의 정체
학부 프로젝트 실습실에서 있었던 일이다. 배선을 정리하면서 두 가닥 선을 꽈배기처럼 꼬아 묶어놨다. 특별한 이유는 없었다. 선이 지저분하게 널려 있는 게 보기 싫어서, 그냥 보기 좋으라고 한 일이었다.
그런데 지나가시던 교수님이 그걸 보고 멈추셨다. “이거 회로이론에서 배운 법칙 적용한 거냐?” 감탄하시는 표정이었다. 나는 순간 당황했다. “아니요… 그냥 선 정리하려고요.” 교수님도 피식 웃으셨고, 그렇게 짧은 해프닝으로 끝났다.
그런데 집에 돌아와서 생각해보니, 교수님 말씀이 틀린 게 아니었다. 내가 의도하지 않았을 뿐, 그 꽈배기 배선에는 케이블 노이즈를 줄이는 원리가 정확히 담겨 있었다. 결과적으로 올바른 방법을 택한 셈이었다.
케이블 노이즈가 생기는 원리 — 패러데이 법칙과 루프 면적
케이블 노이즈를 이해하려면 패러데이 전자기 유도 법칙부터 짚어야 한다. 외부에 전자기장이 존재하면, 도선으로 둘러싸인 면적(루프)을 통과하는 자속이 변화하고, 그 변화가 유도 기전력 — 즉 노이즈 전압 — 을 만들어낸다.
핵심은 루프 면적이다. 두 가닥 선이 넓게 벌어진 채 포설되면 루프 면적이 커진다. 루프 면적이 클수록 외부 자속을 더 많이 포집하고, 유도되는 케이블 노이즈 전압도 커진다. 반대로 두 선을 꽈배기처럼 꼬아놓으면 인접한 루프들이 반대 방향으로 형성된다. 각 루프에서 유도된 노이즈가 서로 상쇄되고, 루프 면적 자체도 극소화된다.
교수님이 언급하신 법칙의 정체는 바로 이것이다. 의도하지 않았지만, 선 정리를 위해 꼬아놓은 그 동작이 패러데이 법칙에 정확히 부합하는 노이즈 저감 방법이었다.
현장 EMC 대응 — 물성분리와 차폐가 먼저다
현장에서 케이블 노이즈에 완전히 대응하려면 순서가 있다. 먼저 물성분리, 그다음 차폐다. 이 두 가지가 갖춰진 환경이라면 케이블 노이즈 문제는 대부분 원천 차단된다.
물성분리란 Power Cable과 Signal Cable을 물리적으로 분리해 포설하는 것이다. Power Cable은 전류가 크고 전자기장 방사가 강하다. Signal Cable이 그 옆에 나란히 포설되면 유도 노이즈를 피할 수 없다. 현장 케이블 트레이 설계에서 Power와 Signal을 별도 트레이로 분리하거나, 최소한 충분한 이격 거리를 확보하는 이유가 여기에 있다.
차폐(Shield)는 Signal Cable 외부를 금속 편조나 알루미늄 포일로 감싸 외부 전자기장을 차단하는 방식이다. 차폐된 케이블은 외부에서 들어오는 전자기 간섭(EMI)을 접지로 흘려보내기 때문에, 내부 신호선이 상당 부분 보호된다.

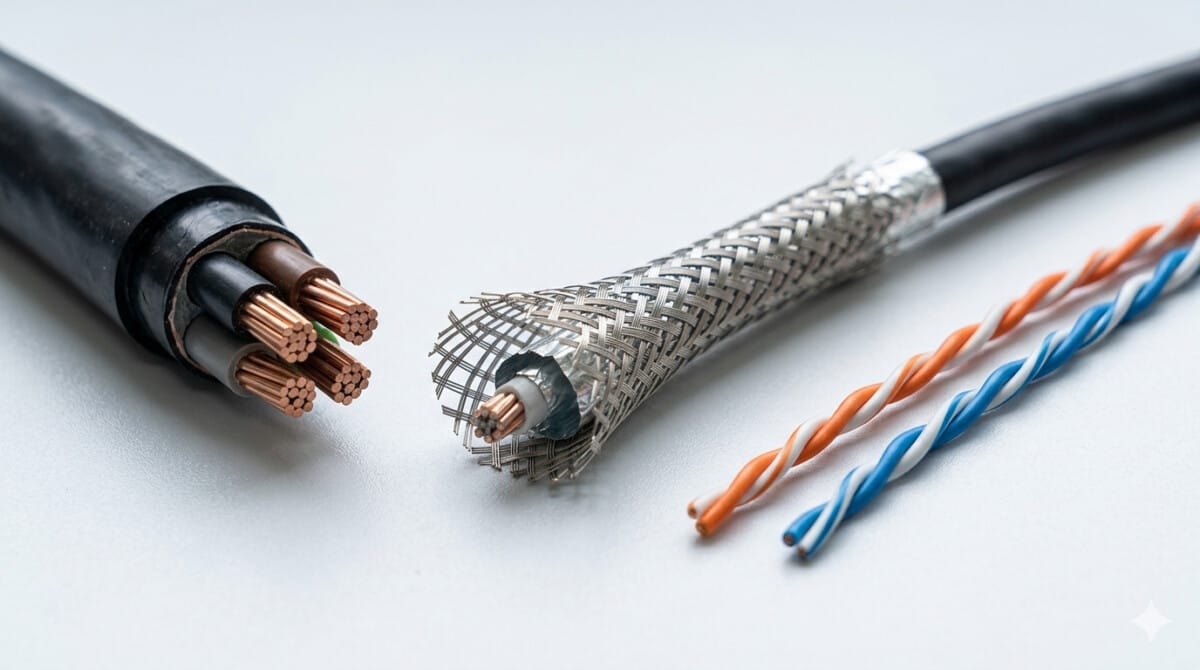

| 대응 수단 | 작동 방식 | 효과 |
|---|---|---|
| 물성분리 | Power / Signal 물리적 이격 | 노이즈 발생원 자체를 거리로 차단 |
| 차폐 | 금속 편조/포일 + 접지 | 외부 EMI를 접지로 방류 |
| Twisted Pair | 루프 면적 최소화 + 노이즈 상쇄 | 유도 노이즈를 구조적으로 감쇄 |
물성분리와 차폐를 모두 적용할 수 있는 환경이 이상적이다. 하지만 현장은 항상 이상적이지 않다.
환경이 안 된다면 — Twisted Pair로 방어하라
트레이 공간이 없거나, 기존 배선을 전면 재공사하기 어렵거나, 예산이 허락하지 않는 상황은 얼마든지 있다. 그럴 때 현실적인 1차 방어선이 Twisted Pair다.
Twisted Pair는 두 가닥 선을 일정한 간격으로 꼬아놓은 구조다. 꼬임 피치(twist pitch)가 촘촘할수록 루프 면적은 더 작아지고, 인접 루프 간 노이즈 상쇄 효과도 높아진다.
케이블 노이즈 감쇄 원리는 두 가지다.
첫째, 공통 모드 노이즈 제거다. 외부 전자기장은 두 선에 동일한 방향으로 노이즈를 유도한다. 차동 신호 관점에서 보면, 양쪽에 같은 크기로 실린 노이즈는 서로 상쇄된다.
둘째, 루프 면적 최소화다. 두 선이 촘촘히 꼬여 있으면 인접 루프들이 반대 방향으로 자속을 포집한다. 각각의 유도 기전력이 서로 반대 부호로 생겨 상쇄되는 구조다.
비용도 낮고, 기존 케이블을 교체하지 않아도 적용할 수 있다. 완벽한 해결책은 아니지만, 물성분리와 차폐가 여의치 않은 환경에서 케이블 노이즈를 줄이는 실질적인 방법이다.
보관과 포설 시 놓치기 쉬운 것 — 굽힘 반경과 단선 리스크
케이블 노이즈 못지않게 현장에서 자주 놓치는 것이 있다. 케이블을 말아서 보관하거나, 트레이 모서리를 꺾어서 포설할 때 발생하는 굽힘 반경(Bend Radius)에 따른 내부 단선 리스크다.
케이블을 구부리면 단면 내부에서 응력이 발생한다. 중립축을 기준으로 바깥쪽 도선에는 인장응력, 안쪽 도선에는 압축응력이 걸린다. 굽힘 반경이 작을수록 — 즉 더 꽉 말수록 — 바깥쪽 도선의 변형률이 급격히 커진다.
변형률은 아래 식으로 표현된다.
ε = d / (2R) ε: 변형률 / d: 케이블 직경 / R: 굽힘 반경
R이 작아질수록 ε이 커진다. 변형률이 도선 재료의 항복점(Yield point)을 넘으면 소성변형이 시작되고, 반복 굽힘이 쌓이면 피로파괴(Fatigue fracture)로 이어진다.
단선이 일어나기 직전에도 저항값이 먼저 변한다. 도선 단면적이 줄어들거나 미세 크랙이 생기면 유효 단면적이 감소하고, 도선 저항(R = ρL/A)이 서서히 올라간다. 현장에서 단선으로 판정되기 전, 신호가 불안정하거나 측정값이 드리프트하는 증상이 이 단계에서 나온다.
현장에서 문제가 되는 대표 패턴 3가지는 아래와 같다.
| 패턴 | 상황 | 리스크 |
|---|---|---|
| 보관 시 과소 반경 | 드럼 없이 작은 원으로 묶어 보관 | 반복 굽힘 피로 누적 |
| 트레이 모서리 꺾임 | 케이블 트레이 모서리에서 급격한 꺾임 | 특정 지점 집중 응력 |
| 온도 사이클 환경 | 고온·저온 반복 환경의 굽힘 부위 | 열팽창 차이로 응력 가중 |
설계 기준으로 케이블 스펙시트에는 반드시 MBR(Minimum Bend Radius)이 명시된다. 일반 케이블은 외경(OD)의 8~12배, 유연 케이블은 4~6배, 반복 굽힘 환경(드래그 체인 등)에서는 10~15배가 기준이다. 보관 시 드럼이나 릴을 쓰는 이유, 트레이 모서리에 곡률 가이드를 다는 이유가 여기에 있다.
케이블을 단순히 ‘선’으로 보지 않고, 굽힘 반경이 설계 조건에 포함된 구조 부품으로 보는 시각이 필요하다.
마무리 — 선 정리가 회로이론이 되는 순간
학부 실습실에서 그냥 선 정리를 했을 뿐인데, 교수님은 패러데이 법칙을 봤다. 그 해프닝이 오래 기억에 남은 건, 현장의 감각이 이론과 연결되는 순간이 얼마나 인상적인지 처음 느꼈기 때문이다.
케이블 노이즈 대응은 거창하지 않다. 물성분리와 차폐가 가능한 환경이라면 그게 최선이다. 여건이 안 된다면 Twisted Pair가 현실적인 방어선이 된다. 그리고 포설·보관 단계에서 굽힘 반경을 지키는 것은, 단선이라는 더 큰 문제를 막는 설계 습관이다.
현장에서 케이블 하나를 포설할 때, 이 세 가지 관점이 동시에 머릿속에 있다면 충분하다.
